LABORATORIO: CNR ISPC



NOME STRUMENTO

NMR depth profile/ NMR relaxometry: NMR-MOUSE



INFORMAZIONI GENERALI

La Risonanza Magnetica portatile (NMR-MOUSE) è una strumentazione disponibile nel MOLAB per l’analisi in situ di affreschi, dipinti, carta e legno, e materiali lapidei. Lo strumento permette di scansionare le opere d’arte dalla superficie fino ad 1 centimetro di profondità in modo non-invasivo. Le principali applicazioni dell’NMR-MOUSE sono:

  • Misurare il contenuto di acqua e di umidità attraverso mappature 2D;
  • Misurare i profili degli strati dipinti con risoluzione micrometrica per valutare distacchi, fratture, e de-coesioni,
  • Misurare le proprietà chimico-fisiche e l’azione di: consolidanti, protettivi e formulati per le puliture;
  • Misurare porosimetriche e tortuosità in materiali porosi;
  • Mappare il degrado in materiali cartacei e lignei;
  • Studio profilometrico del degrado di vernici e leganti, e polimeri.



DETTAGLI TECNICI

Nel laboratorio sono disponibili tre diversi tipi di NMR portatile:

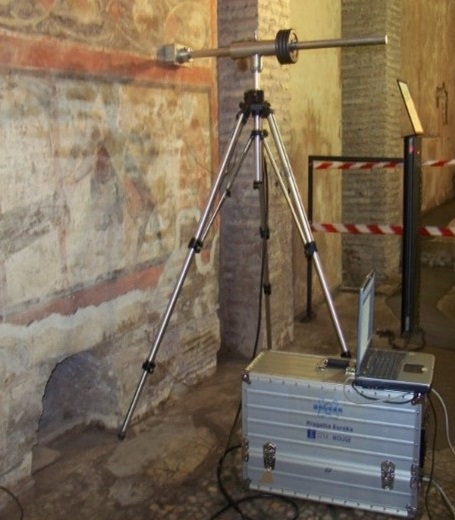

  1. NMR-MOUSE relaxometry (BRUKER) è dotato di tre bobine a RF operative tra 16-18 MHz( 1H) che permettono la misura a profondità fisse di 1, 3, e 5 mm di profondità. Usato principalmete per il rilievo e la mappatura dell’umidità. Lo strumento è inoltre provvisto di cavalletto regolabile in altezza (40- 190cm),
  2. NMR_MOUSE depth profile (PM10) (elettronica BRUKER-sonda Magritek), è dotato di una bobina a RF operativa a 13 MHz (1H), con gradiente di campo magnetico di 14 T/m. La sonda è montata su un piccolo ascensore che permette la scansione fino 1 cm di profondità, con step da 20-100 micrometri. Misure: tempi rilassamento (Saturation recovery), T2 (CPMG), coefficiente di diffusione (SE, STE); profili di densità protonica (CPMG). e di un ponteggio portatile regolabile in altezza da 50 a 170 cm. Lo strumento è usato principalmente per misurare profili di profondità in dipinti tavola, manufatti scultorei, e materiali lapidei porosi.

3.NMR-MOUSE depth profile (PM2) (Magritek) è dotato di una bobina a RF operativa a 20 MHz (1H), con gradiente di campo magnetico di 60 T/m. La sonda è montata su un piccolo ascensore che permette la scansione fino 2 mm di profondità e di un ponteggio portatile regolabile in altezza da 50 a 170 cm.Misure: tempi rilassamento (Saturation recovery), T2 (CPMG), coefficiente di diffusione Diff. (SE, STE); profili di densità protonica (CPMG); mappe 2D T1/T2; T2/Diff. e di un ponteggio portatile regolabile in altezza da 50 a 170 cm. Lo strumento è usato principalmente per vernici e leganti, coatings, dipinti su tela; carta e cuoio.



Referenti:
Valeria Di Tullio valeria.ditullio@cnr.it
Noemi Proietti noemi.proietti@cnr.it
