LABORATORIO  CHNet



NOME STRUMENTO

Tomografo X sviluppato presso i laboratori di CHNet



INFORMAZIONI GENERALI

La Tomografia Assiale Computerizzata (TAC) con raggi X è una tecnica diagnostica non distruttiva in grado di visualizzare in 3D la struttura interna degli oggetti analizzati. Tipicamente la TAC si esegue su beni mobili (molto raramente e con sistemi progettati ad hoc, dotati di una sorgente di raggi X con energia di qualche MeV, può essere effettuata su elementi architettonici come pali o colonne, o grandi statue, ma solo se attorno a questi c’è spazio sufficiente per montare il sistema e se gli spessori e i materiali lo permettono).

La TAC è adatta a una grande varietà di manufatti e di materiali, ma difficilmente, con uno stesso sistema, si potranno effettuare analisi su tutte le tipologie di oggetti. Le maggiori limitazioni sono date dalla densità del materiale (metalli), dallo spessore totale medio (marmo pieno), dall’ingombro (grandi oggetti).

I sistemi sviluppati presso i laboratori di CHNet sono adatti a materiali medio-leggeri come legno, argilla, terracotta etc… e rendono possibile effettuare analisi sia su statue che su dipinti su tavola. La TAC misura di fatto la densità locale del materiale ma ha una capacità di distinzione limitata tra i materiali. Si differenziano chiaramente tra loro i materiali con densità sufficientemente diversa: metalli leggeri da metalli pesanti, legno da metallo, cavità dal pieno, stucco su legno etc.. Sono stati sviluppati due sistemi portatili, uno per oggetti di dimensioni medio-piccole, l’altro per grandi oggetti.



DETTAGLI TECNICI

Sistema trasportabile ad alta risoluzione per oggetti di medie dimensioni

Rivelatore montato su un sistema di traslazione costituito da 2 assi ortogonali con corsa di 30 cm

Detector: flat panel VARIAN PS2520D

FOV: 25 x 20 cm2

Pixel size: 127 μm

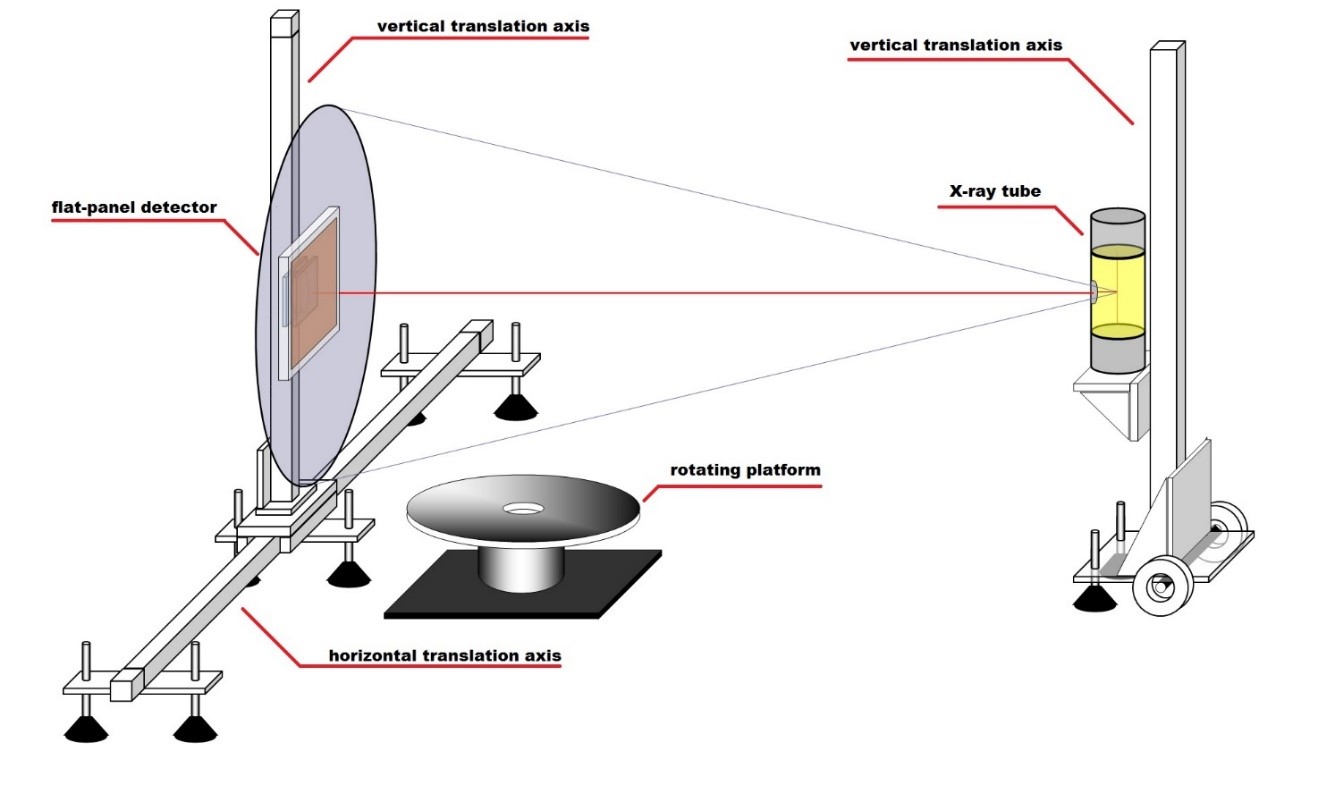

Sistema mobile per RX/CT di grandi oggetti

Sistema a due assi ortogonali, ciascuno con una corsa di 1.5 m, su cui è montato un flat-panel.

Il sistema è trasportabile in situ per mezzo di un furgone con vano di carico di almeno 2 m di profondità.

La sorgente abitualmente utilizzata è un tubo RX Gilardoni ad ampio cono di emissione con tensione massima 200 kVp.

Detector: Flat-panel Hamamatsu C10900D

FOV: 12 x 12 cm2

Pixel size: 100 μm
